En tant que fournisseur de confiance en acier au carbone, glissant sur les brides, garantissant que l'alignement approprié de ces composants cruciaux n'est pas seulement une nécessité technique mais aussi un engagement à fournir des produits de haute qualité à nos clients. Dans ce blog, je partagerai - des connaissances en profondeur sur la façon de vérifier l'alignement d'un glissement en acier en carbone sur la bride.
Comprendre le glissement en acier au carbone sur les brides

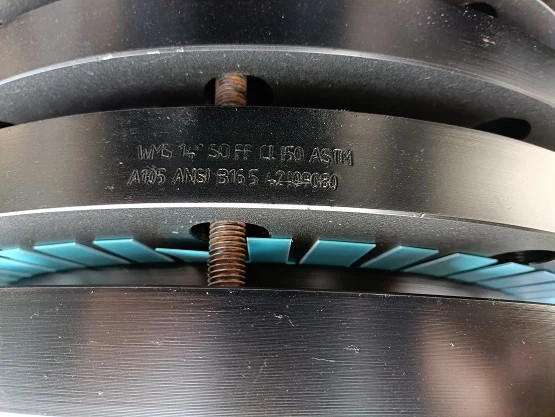

Avant de plonger dans le processus de vérification de l'alignement, il est essentiel de comprendre ce qu'unGlissement en acier en carbone sur la brideest. Un glissement en acier en carbone sur la bride est un type de bride qui glisse sur le tuyau et est ensuite soudé en place. Il est couramment utilisé dans diverses industries en raison de sa facilité d'installation et de l'efficacité du coût. La bride est en acier au carbone, qui offre une bonne résistance et une bonne durabilité, ce qui le rend adapté à une large gamme d'applications, des systèmes de pression basse à la pression modérément élevés.
Outils requis pour la vérification de l'alignement
Pour vérifier avec précision l'alignement d'un glissement en acier en carbone sur la bride, plusieurs outils sont nécessaires. Ceux-ci incluent:
- Raide: Un rythme est un outil simple mais efficace pour vérifier la rectitude de la face de la bride. Il peut aider à détecter les écarts visibles par rapport à une surface plane.
- Égratignure d'erreur: Une jauge de feeper est utilisée pour mesurer l'écart entre deux surfaces. Dans le cas de l'alignement des bride, il peut être utilisé pour mesurer l'écart entre les faces de bride, ce qui indique le degré de désalignement.
- Indicateur de cadran: Un indicateur de cadran est un instrument de mesure de précision qui peut fournir des lectures précises de petits déplacements. Il est particulièrement utile pour détecter les désalignements angulaires et parallèles.
- Outil d'alignement laser: Pour les contrôles d'alignement plus avancés et plus précis, un outil d'alignement laser peut être utilisé. Cet outil projette un faisceau laser qui peut être utilisé pour mesurer l'alignement de la bride dans plusieurs plans.
Inspection visuelle
La première étape de la vérification de l'alignement d'un glissement en acier en carbone sur la bride est une inspection visuelle. Cela implique d'examiner la bride et les tuyaux connectés pour tout signe évident de désalignement, tels que des lacunes visibles, des surfaces inégales ou des tuyaux pliés.
- Inspection du visage de la bride: Vérifiez le visage de la bride pour toutes les rayures, les bosses ou d'autres imperfections de surface. Ceux-ci peuvent affecter les performances d'étanchéité de la bride et peuvent également indiquer un désalignement.
- Alignement des tuyaux: Regardez les tuyaux connectés à la bride. Assurez-vous qu'ils sont droits et correctement alignés les uns avec les autres. Tout virage ou pli dans les tuyaux peut provoquer un désalignement de la bride.
Utilisation d'un LETTEED
Après l'inspection visuelle, un lignée peut être utilisé pour vérifier la planéité de la face de la bride. Placez la ligne de rejet à travers le visage de la bride et recherchez toutes les lacunes entre le rythme et la bride. S'il y a des lacunes, cela indique que la face de la bride n'est pas plate, ce qui peut entraîner des fuites et d'autres problèmes.
- Vérifiez plusieurs directions: Placez la ligne de vue dans différentes directions à travers la face de la bride pour vous assurer que la surface entière est vérifiée. Cela aide à détecter les écarts locaux de la planéité.
- Mesurer l'écart: Si un écart est détecté, utilisez une jauge de feeper pour mesurer la taille de l'espace. Cette mesure peut être utilisée pour déterminer la gravité du désalignement.
Mesurer l'écart avec une jauge de feener
Une fois que la planéité de la face de la bride a été vérifiée, l'étape suivante consiste à mesurer l'écart entre les deux faces de bride. Cela peut être fait en utilisant une jauge de feeper.
- Insérer la jauge de feeper: Insérez la jauge de feeper dans l'écart entre les faces de bride à plusieurs points autour de la circonférence de la bride.
- Prenez plusieurs lectures: Prenez des lectures à différents points pour obtenir une image précise de la taille de l'espace. Comparez les lectures à la tolérance à l'écart recommandée pour l'application spécifique.
Utilisation d'un indicateur de cadran
Un indicateur de cadran peut être utilisé pour mesurer les désalignements angulaires et parallèles de la bride.
- Montez l'indicateur de cadran: Montez l'indicateur de cadran sur une surface stable près de la bride. Assurez-vous que la pointe de l'indicateur est en contact avec la face de la bride.
- Faire tourner la bride: Faites tourner lentement la bride tout en observant l'indicateur de cadran. Tout changement dans la lecture de l'indicateur indique un désalignement.
- Mesurer un désalignement angulaire: Pour mesurer le désalignement angulaire, prenez des lectures à différents moments autour de la circonférence de la bride. Calculez la différence de lectures pour déterminer l'écart angulaire.
- Mesurer un désalignement parallèle: Pour mesurer un désalignement parallèle, comparez les lectures à des points opposés sur la face de la bride. Une différence significative dans les lectures indique un désalignement parallèle.
Vérification d'alignement avancé avec un outil d'alignement laser
Pour des vérifications d'alignement plus précises, un outil d'alignement laser peut être utilisé. Cet outil fournit des mesures très précises et peut détecter les désalignements dans plusieurs plans.
- Configurer l'outil d'alignement laser: Suivez les instructions du fabricant pour configurer l'outil d'alignement laser. Assurez-vous que l'outil est correctement calibré et positionné.
- Projetez le faisceau laser: Projetez le faisceau laser sur la face de la bride. L'outil fournira des mesures de temps réelles de l'alignement.
- Ajuster la bride: En fonction des mesures fournies par l'outil d'alignement laser, effectuez les ajustements nécessaires à la bride pour corriger le désalignement.
Causes communes de désalignement des bride
Comprendre les causes communes du désalignement des brides peut aider à prévenir les problèmes d'alignement à l'avenir. Certaines des causes communes comprennent:
- Installation incorrecte: Des procédures d'installation incorrectes, telles que le resserrement incorrect des boulons ou le positionnement incorrect de la bride, peuvent entraîner un désalignement.
- Mouvement de pipe: La dilatation thermique ou la contraction des tuyaux, ainsi que des vibrations ou des forces externes, peuvent faire bouger les tuyaux et entraîner un désalignement de la bride.
- Défauts de fabrication: Les défauts du processus de fabrication, tels que les faces de bride inégales ou les dimensions incorrectes, peuvent également provoquer un désalignement.
Importance de l'alignement de la bride approprié
Un bon alignement des brides est crucial pour le fonctionnement sûr et efficace des systèmes de tuyauterie. Certains des avantages de l'alignement de la bride approprié comprennent:
- Prévention des fuites: Les brides correctement alignées garantissent un joint serré, ce qui aide à prévenir les fuites de liquides ou de gaz du système de tuyauterie.
- Réduction du stress: L'alignement correct réduit la contrainte sur la bride et les tuyaux connectés, qui peuvent prolonger la durée de vie des composants.
- Amélioration des performances: Eh bien - les brides alignées contribuent aux performances globales du système de tuyauterie, en garantissant un débit fluide de liquides ou de gaz.
Autres produits de bride connexes
En plus deSlive en acier en carbone sur les brides, nous proposons également d'autres types de brides, commeBrides filetées en acier en carboneetEntretoises. Ces produits peuvent être utilisés en combinaison avec des brides en acier au carbone pour répondre à différentes exigences d'application.
Conclusion
La vérification de l'alignement d'un glissement en acier en carbone sur la bride est un processus critique qui nécessite l'utilisation d'outils et de techniques appropriés. En suivant les étapes décrites dans ce blog, vous pouvez vous assurer que vos brides sont correctement alignées, ce qui aidera à prévenir les fuites, à réduire le stress et à améliorer les performances globales de votre système de tuyauterie.
Si vous êtes sur le marché pour un glissement en acier en carbone de haute qualité ou d'autres produits connexes, nous vous invitons à nous contacter pour une discussion détaillée. Notre équipe d'experts est prête à vous aider à trouver les bonnes solutions pour vos besoins spécifiques.
Références
- "Handbook des flanges et des joints" par RK Singh
- "Conception et ingénierie des bride" par Am Smith
- Manuels du fabricant pour les outils d'alignement et les produits de bride
